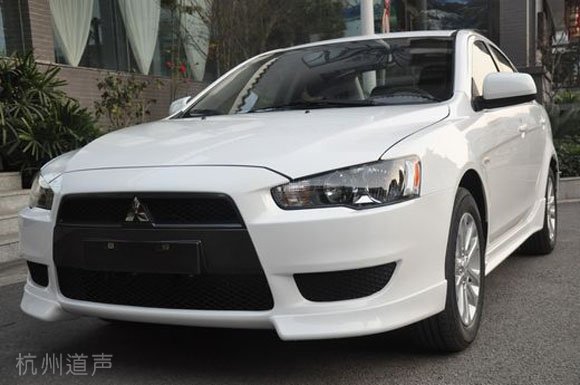

三菱翼神汽车音响改装,全车隔音过程!

日期: 2019-05-29
浏览次数: 3

  导读:

  苗先生非常守时,按照预约时间,苗先生一大早就来到杭州道声进行汽车音响改装和汽车隔音作业。在此分享三菱翼神汽车音响改装和汽车隔音作业过程:





  三菱翼神汽车音响改装配置:

  音源:音频处理器+雷贝琴HL204音频处理器

  前门喇叭:以色列摩雷听宝两分频套装喇叭

  后门喇叭:中国雷贝琴RCX6A同轴喇叭

  功放:雷贝琴RE-A70E四路功放

  汽车隔音:荣茂隔音、车德尔隔音、大能低频王、大能吸音王、安博士消音王

  隔音部位:四门隔音、驾驶舱底板隔音、尾箱底板和后轮弧、前后四翼子板、引擎盖隔音

  杭州汽车音响改装·汽车隔音店家:杭州道声

  杭州道声网址:www.hzcarav.com

  音响系统解析:

  保留原车主机+音频处理器 提升音源音质信号的质量;

  2套喇叭+一台功放,构建翼神新的主声场系统,配置简练得体。这会让高音变得更加清晰自然,中低音纯真饱满,听起来更加丰满。超低音方面此次升级并没有加装,苗先生想体验两套喇叭一段时间之后,再升级超低音部分;

  汽车隔音能有效削减车载噪音影响,让驾驶环境变得更加宁静舒适;

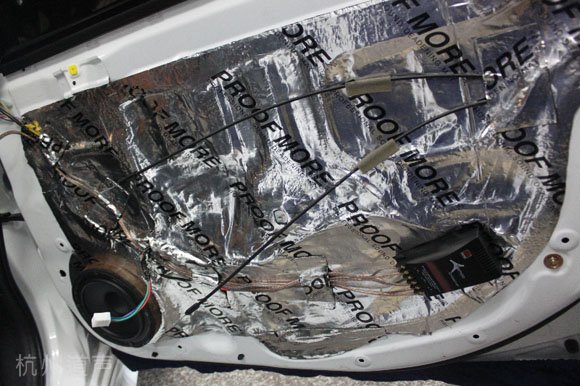

  车门隔音之后,开始安装喇叭:

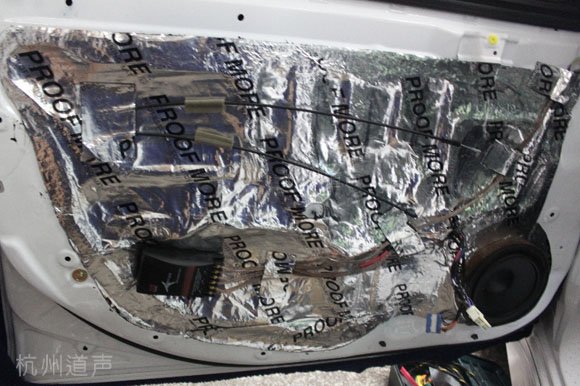

  前门以色列摩雷听宝两分频套装喇叭,分频器固定在车门上,听宝的中低音单元也是原车喇叭对位安装。在安装细节方面,我们采用木质防水喇叭座垫固定中低音单元,加上防水罩保护喇叭;线材接线方面则进行细心焊接处理。

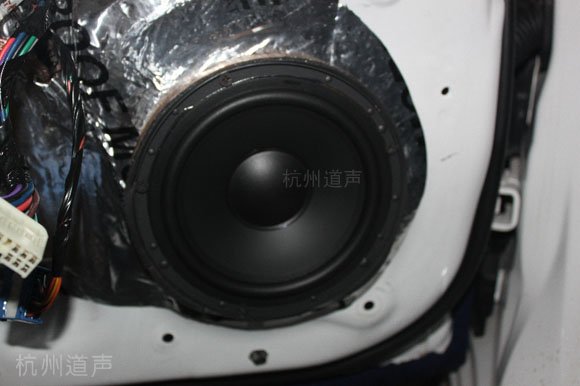

  摩雷听宝中低音单元安装效果图:

  摩雷听宝套装系列是以竞争性的价位,符合高性能的一款产品,它采用摩雷独特的创新技术,是目前同等类型能给汽车音响爱好者提供最佳性能的产品。听宝中低音采用独特的全新高强度粉磁,能增加磁通量。承受更大功率。同时,它的体积比一般的粉磁减小35%。低音音盆精心制作,以保证在中低频段音圈保持线性运动,即可消除音圈变形,又能增强低频动态。

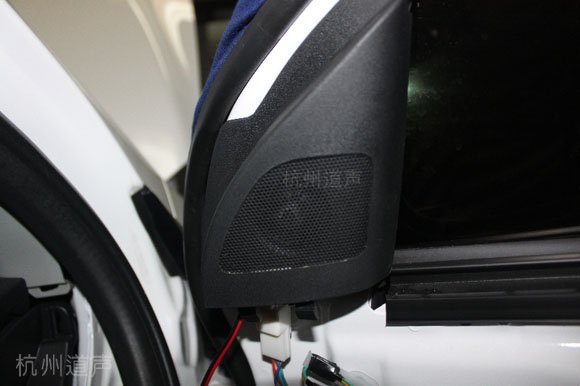

  摩雷听宝高音单元在原车高音位置安装:

  全新的内磁式设计28mm丝膜球顶高音,具有宽广频率范围,柔顺稳定的演绎和精确的立体声定位。新的高音单元有四种不同的安装配件,使得安装更灵活。

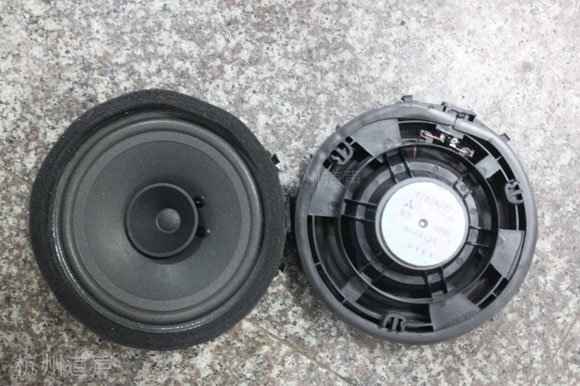

原车喇叭依然采用纸盆扬声器,这种材料不耐高温、不防水、易变形,且抗震性差;在性能上,由于低音控制力不好,音量稍大一些,就会出现失真;高音是通过一个小电容作为分音器,效果较差,出来的声音便是浑浊的,不够通透,在重播音乐时,明显感觉力不从心。

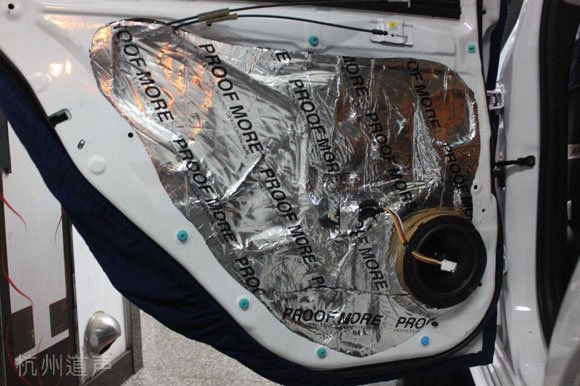

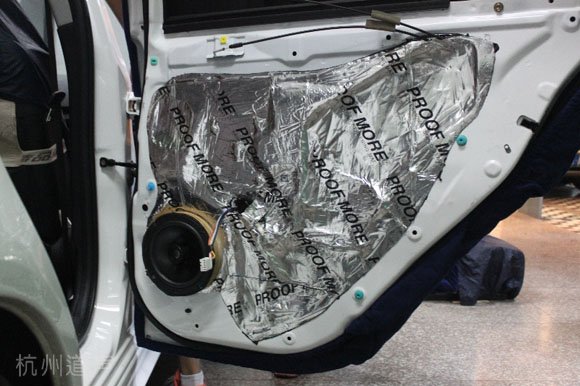

后门雷贝琴RCX6A同轴喇叭安装效果图





同轴喇叭起到平衡前后声场的作用,同轴喇叭的高音头位于喇叭之上,价位经济、较有市场,适合初步升级汽车音响的朋友。因为它驱动容易,但由于高音与中低音混在一起,互相干扰,音效没有套装喇叭那样纯净。另外音色尖锐、声场定位不够完美也是它的缺点,它的音乐效果赶不上套装喇叭那样浑然天成。虽然有的上万元的汽车音响也会用到同轴喇叭,但一般而言,分体比同轴喇叭档次要高。那些对音响级别要求较高、希望配置一套中高档音响的发烧友,大多选用套装喇叭。

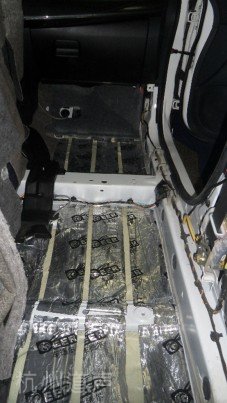

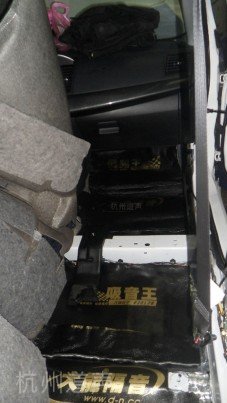

  驾驶舱底板隔音:

  驾驶仓底板隔音为2层隔音处理,低音层进行减振,之后第二层贴大能低频王,消除低频共振。





  第二层贴大能消音王。 车厢内中央底板、后车厢底板的制震及防潮吸音,最主要的功能是处理在高速行驶时钣金件振动共鸣,及由轮胎传入的路面噪音,和排气声导入后箱的共鸣音压。

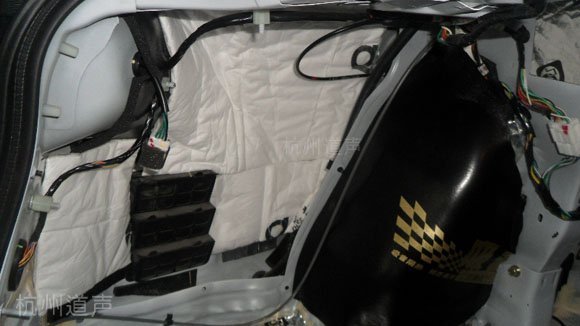

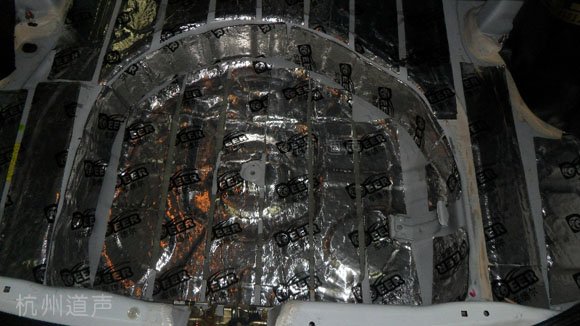

  尾箱层隔音减振处理

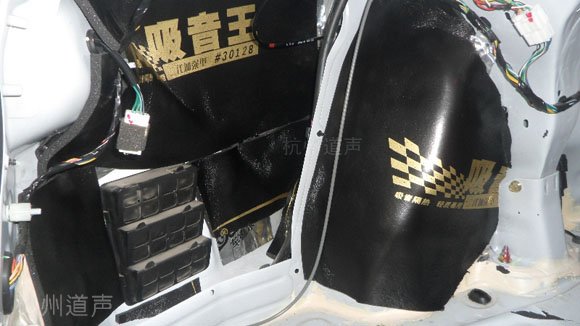

  第二层贴大能吸音王,之后针对后轮弧进行第三层的吸音处理:





  第三层的安博士消音王:

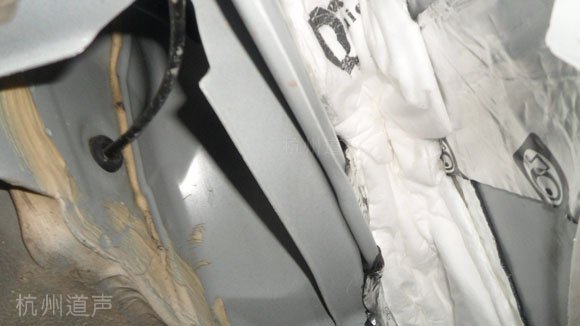

  前后轮弧及翼子板减震、隔音,这里是底盘噪音最常传入的地方,行驶时避震器所导入之异音,轮胎与路面及碎石与钣金件所生成的摩擦及撞击杂音通过前后轮弧及翼子板的震动很轻松的就传入到驾驶舱。这些部位减震吸音施工后能明显降低因路面与避震器所引起的噪音,效果是很明显的。

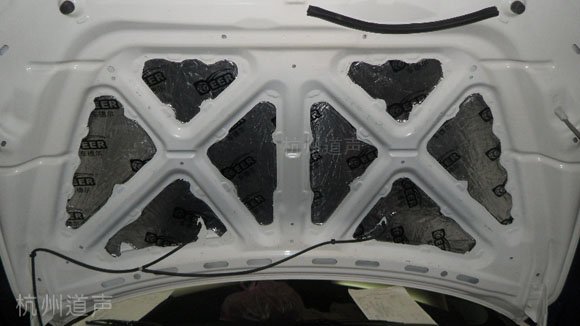

  引擎盖隔音减震。

  引擎是汽车自身最主要的噪音源,也是离驾驶人最近的噪音源,因此进行引擎盖隔音能有效减少噪音影响同时能有效保护漆面。

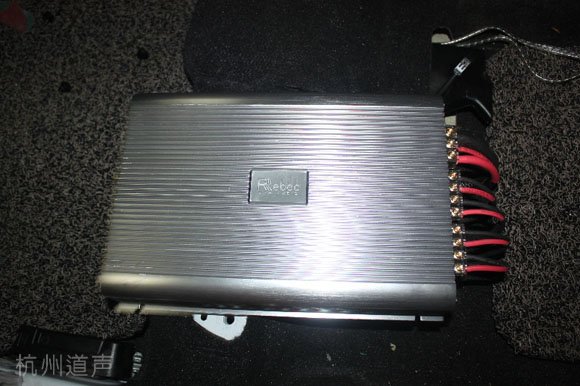

  雷贝琴RE-A70E四路功放安装在驾驶座位底下:





  RE-A70E四路功放参数

  工作模式:CLASSAB

  工作电压:14.4V(10.4V-14.4V allowable)

  输出功率:70WX4CH(14.4V:4ohm :20HZ-20KHZ)

  桥接功率:140WX1CH(14.4V:4ohm :20HZ-20KHZ)

  信噪比:>89DB

  谐波失真:<0.11%

  负载阻抗:4ohm(bridged connection 4-8ohm allowable)

  输入电平:1300MV-13V(peak-peak)

  输入阻抗:>10kohm

  频率响应:20hz-20khz

  额定保险丝: 25Ax2

  机身规格:L305xW216Xh51mm

  机身重量:3.2kg

  雷贝琴RE-A70E是一款薄装汽车功放,AB类工作方式。在4欧姆的负载条件下,每声道可输出70W的功率。其设计思路是专门针对入门级音响系统改装,主要特点是安装方便,调试简单。听感特点是音色柔和,谐波失真极小;属温暖柔和型风格。

  分享完毕!
